ラベル検査装置

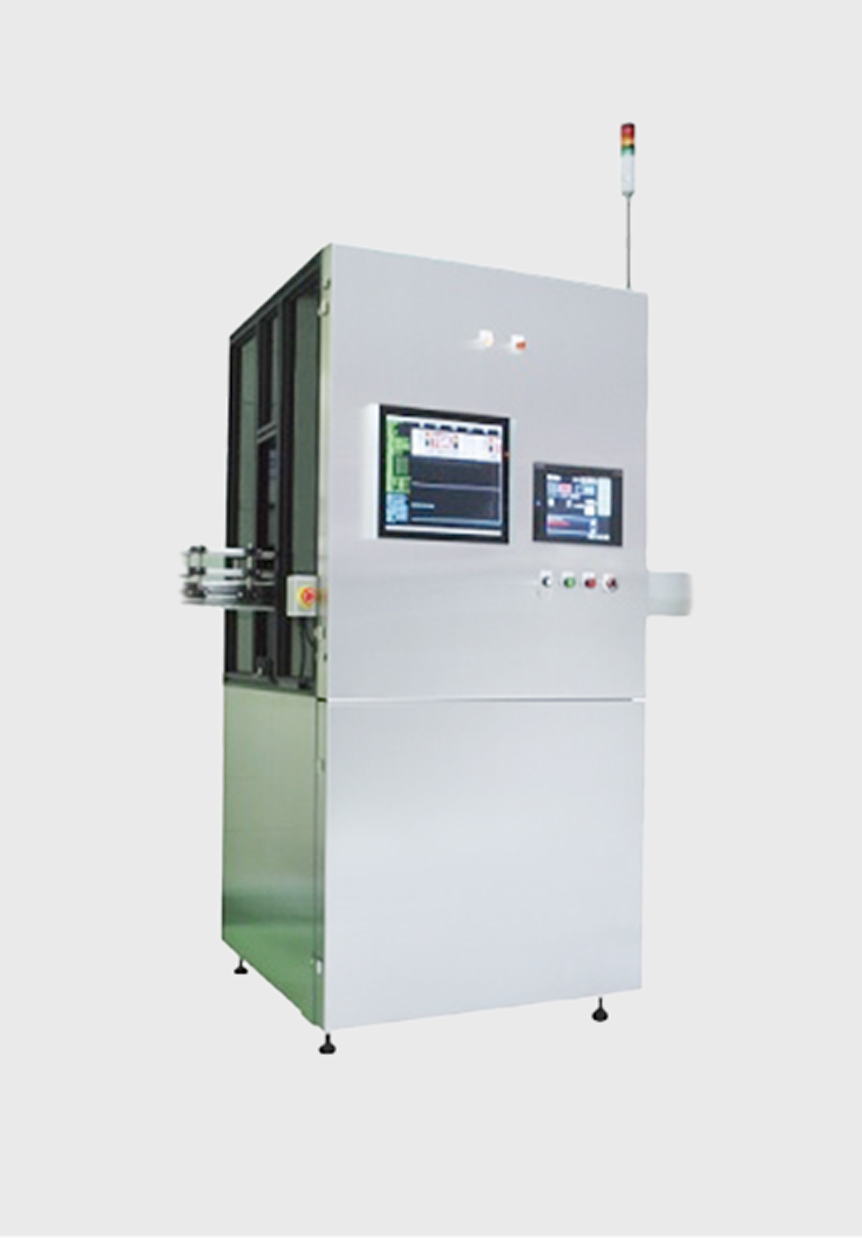

TGV70-01シリーズ

 立体展開検査方式の採用により、ラベルや印刷などの容器の外観を高速・高精度に検査します。
  容器の形状・遠近歪等の補正により、ひずみの無い画像で検査
  容器の向きの影響を受けない検査
  シンプルなストレート搬送(非接触検査)
※別の検査との組合せも可能です。
仕様
検査対象 160mL〜2L ガラスビン・ボトル缶・飲料缶・PETボトル など
ラインスピード max800bpm(=max75m/分)
検査項目
※サイズ:φ60mm
1.異種ラベル
2.上下ズレ:2mm以上
3.めくれ:3mm × 3mm以上
4.破れ:3mm × 3mm以上
5.汚れ:1.5mm × 1.5mm以上
※ 容器により検査精度は異なります。
電源 AC100V 15A
装置寸法 W1000×D1100×H2000(搬送ライン高さによる)

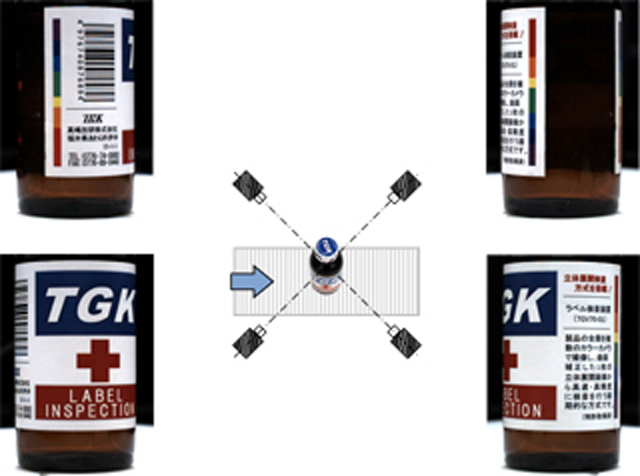

4方向からカラーカメラで撮像して容器の形状を登録します。
容器の形状から三次元の位置データを計算し、画素毎の補正量を決めます。

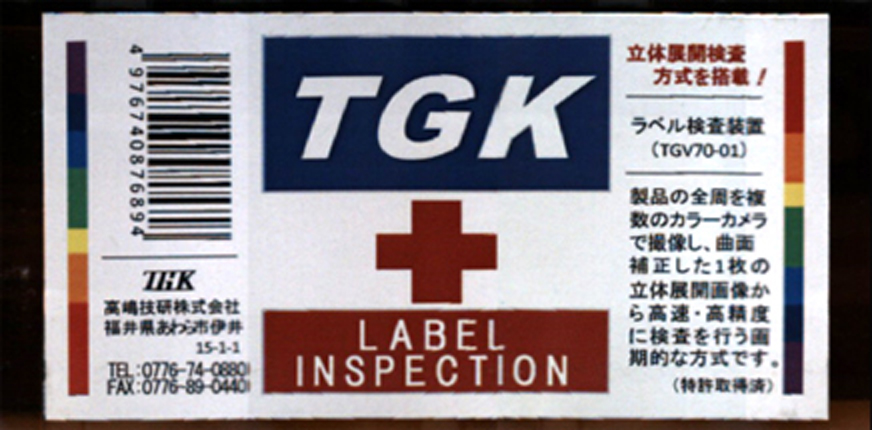

4台のカメラの画像を結合し、展開した1枚の平面画像にします。
