X線撮像測定装置
TGX20-82F型

歪みの無い画像で、高い分解能力を実現!
 X線撮像測定装置は、飲料ボトルなどのキャッピング状態をX線を用いて非破壊で撮像し、画像上で寸法を測定できます。抜き取り検査用・新容器開発用に最適です。

  撮像面がフラットなため、歪みの無い画像で撮像
  高分解能(縦2,400画素×横2,400画素)
  最大15μm/画素まで、拡大撮像が可能
  360°容器を回転させて全周撮像と、測定結果の保存
  可搬型
仕様
対象容器 250mL〜2L PETボトル・ボトル缶等
位置制御 X・Y・Z・θ 4軸のサーボモーター駆動
受光面サイズ 120mm×120mm
計測項目
  1. 直線距離計測
  2. エッジ距離計測
  3. 2値化面積計測
  4. 円の半径計測
  5. 取込画像を輝度グラフ表示
画像保存 BMP・JPG・JPG+
測定結果 CSVファイルで保存(Excel等の表計算ソフトに取込可能)
電源 AC100V 15A
装置寸法 W950×D580×H1150(突起部を除く)
重量 250kg

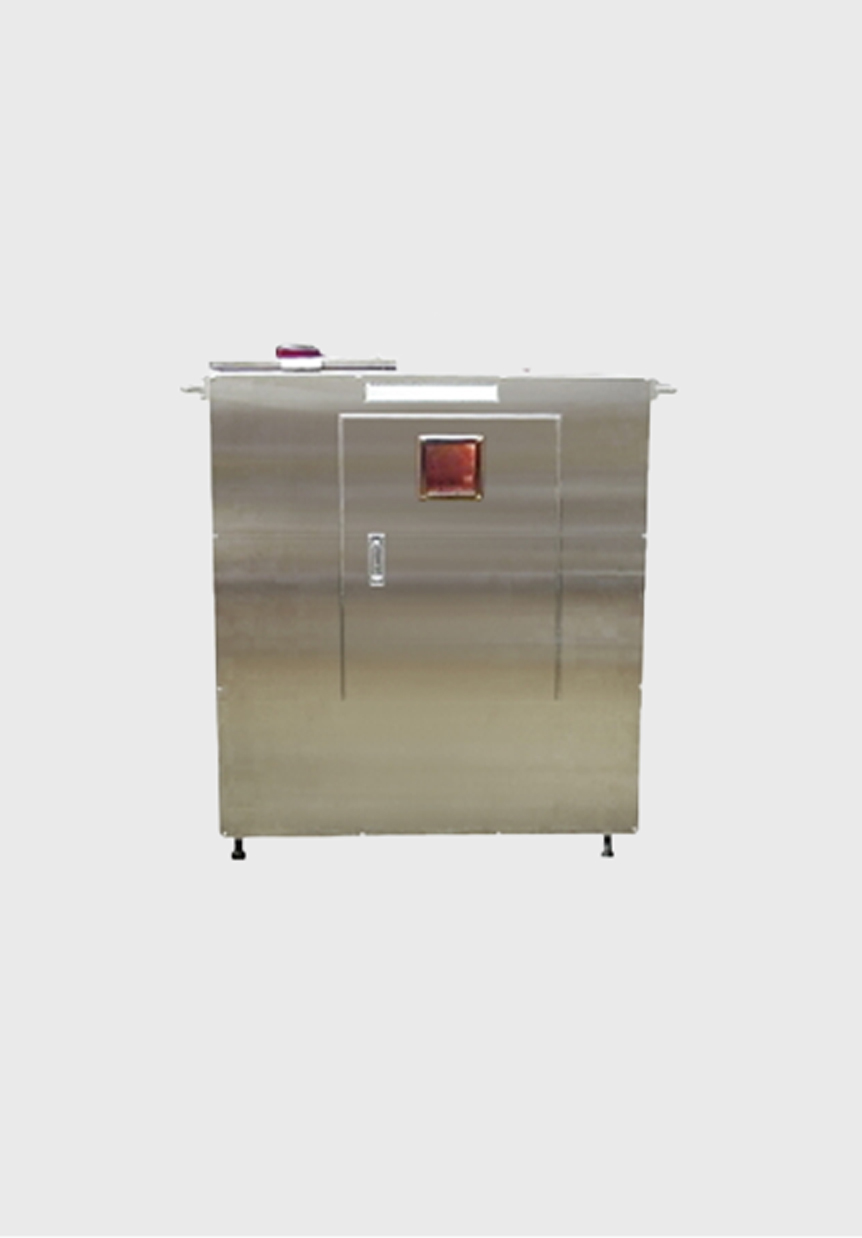

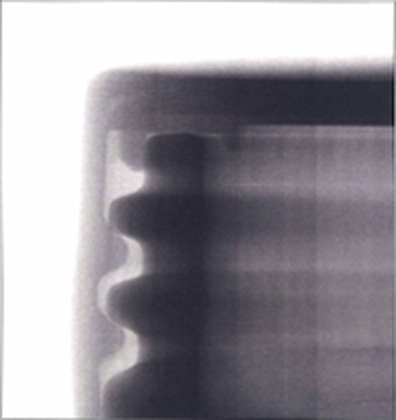

装置外観                   撮像例(PETボトル)
